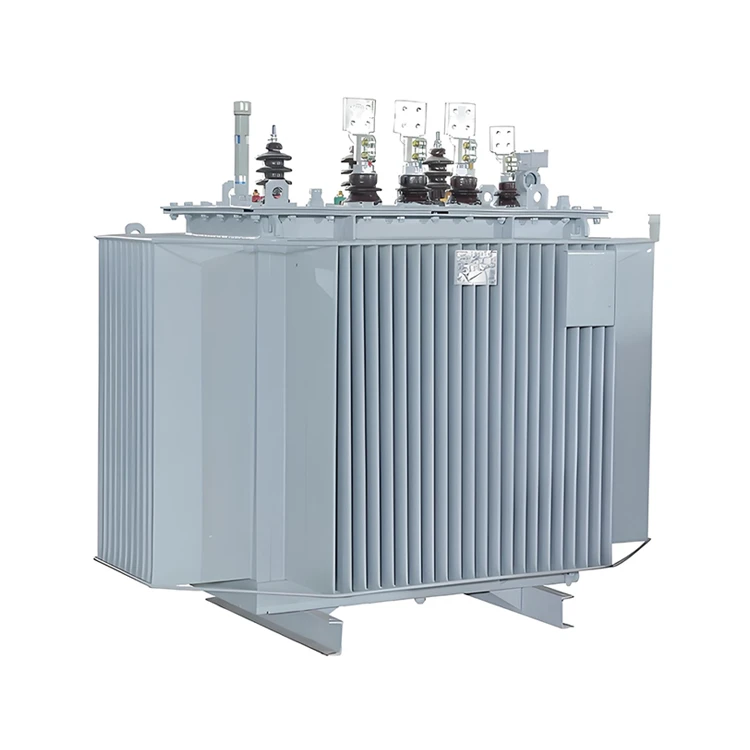

產品概述

由我們公司開發的S20節能分配變壓器實現了30％的NO-NO載荷損失（vs.GB\/T 6451-2015標準），小於或等於或等於45DB（A）操作噪聲（滿足JB\/T 10088 II類要求）。通過消除保護劑並利用瓦楞紙補償（調節±40度溫度範圍內的油量），該設計將油與氧氣隔離開來，將油氧化減少60％，並通過8-10年度延長絕緣壽命，而不是常規模型。該結構將維護頻率降低至10-年間隔（符合GB\/T 17468-2019），同時保持98.5％的效率（GB 20052-2020類1類能量效率）。在GB 1094。 5-2008下進行測試，它證明了150％的短路電流承受能力，油溫升高以小於或等於50k（與標準的60k限制）。

類型和含義

應用程序範圍

1。安裝高度不得超過海平面（通常），並且應分別指定特殊情況。

2。環境溫度不得超過40度。

3。最低室外溫度為-25度。

4.可以根據用戶要求提供可以在特殊使用條件下操作的變壓器。

產品功能

1。變壓器芯由進口的高質量冷矽鋼板堆疊在一起，大大減少了無負荷和無負載電流。將核心綁定以確保其緊湊性並降低噪音。

2。高壓和低壓繞組由無氧銅製成。對於500kVa及以下的低壓繞組，使用了雙層圓柱結構。對於630kVA及以上的繞組，使用雙螺旋或四個螺旋結構或銅箔繞組。對於高壓繞組，使用多層圓柱結構。

3。變壓器連接組採用DYN11來減少諧波對電網的影響並提高電源質量。

4。變壓器是一個完全密封的結構，它延長了其使用壽命，消除了懸掛芯的需求，並且不需要維護。

5。測量噪聲水平的低壓標準。正常運輸後，這一系列的變壓器不需要核心檢查，並且可以與相關組件一起安裝接受測試。一旦合格，它們就可以投入運營。

主要技術參數

速度容量（KVA）	II級
	電鋼條			無定形合金
	無負荷損失（w）	負載損失（W）		無負荷損失（w）	負載損失（W）
	無負荷損失（w）	DYN11\/YZN11	yyn 0	無負荷損失（w）	DYN11\/YZN11	yyn 0
30	70	505	480	33	535	510
50	90	730	695	43	780	745
63	100	870	830	50	930	890
80	115	1050	1000	60	1120	1070
100	135	1265	1200	75	1350	1285
125	150	1510	1440	85	1615	1540
160	180	1850	1760	100	1975	1880
200	215	2185	2080	120	2330	2225
250	260	2560	2440	140	2735	2610
315	305	3065	2920	170	3275	3120
400	370	3615	3440	200	3865	3675
500	430	4330	4120	240	4625	4400
630	510	4960		320	5300
800	630	6000		380	6415
1000	745	8240		450	8800
1250	870	9600		530	10260
1600	1050	11600		630	12400
2000	1225	14640		710	14800
2500	1440	14840		860	16300
